COSMOシリーズ


  構造計算システム(道路構造物) 商品番号 C1-002
  擁壁の設計【一般+任意形】(WALL-II)
  価格 \250,000(税抜)

商品概要



●プログラム概要

.・擁壁一般形状(重力式・もたれ式・片持梁式)と任意な土留め形状に適用できます。
・検討ケースは最大8ケースまでの同時処理が可能です。
・土圧公式は、試行くさびクローン指定土圧の3種類から選択できます。
・荷重組合わせに風荷重・衝突荷重を考慮できます。
・任意荷重(集中荷重・地表面鉛直分布荷重・鉛直分布荷重・水平分布荷重)の自由な組み合わせが可能です。
・安定計算で、転倒の検討・滑動の検討(突起設置可)・支持力(最大地盤反力度・建築支持力公式・道路橋示方書公式)の検討が行えます。
・断面算定は、部材基部・定着位置・任意箇所が行え、各算定箇所とも配筋入力(変更)後、瞬時に算定結果を表示できるので、配筋決定処理がスムーズです。
各基準に準じた設定の基本データファイルを作成しておけば、基準ごとの検討がスムーズに行えます。
・弊社COSMOシリーズ「PILE-Ⅰ(杭基礎の設計)」、「BASE-PLAN(底版の設計)」に連動し、杭基礎までの一連の処理が行えます。
・配筋図は、弊社CADシリーズ「WALL-ADI(擁壁の自動製図)」に連動し、計算したデータを元に図面作成が可能です。
・適用例はこちらです。

●適用基準

・道路土工「擁壁工指針」平成11年3月に準拠しています。
・各基準書に適合した、基本条件データを登録することで、他基準書での設計ができます。





詳細解説


1)プログラム概要
土留め擁壁の一般形状(重力式・もたれ式・片持梁式)や任意な土留め形状の安定計算や部材計算を行うことができます。また、土留め計算に特有の任意な「擁壁形状・支持地盤形状。土圧作用面の定義。任意荷重の定義」や「盛土擁壁・切土擁壁」等の機能を組み合わせて色々な土留めタイプの設計を行うためのプログラムです。

2)プログラムの機能と特徴

■検討項目
・擁壁区分(盛土擁壁・切土擁壁)、任意な擁壁形状
・計算可能な擁壁形状(重力式・もたれ式・片持梁式・大型ブロック擁壁・任意形状擁壁・突起の有・無)
・安定計算、部材計算(無筋・有筋)
・震度算出(直接入力・自動計算・地盤種別の判定)
■ソフトウェアの特徴
・各機関の基準書に準拠した設定の基本データファイルを事前に作成しておけば、その基本データファイルを読み取るだけで基準ごとの検討がスムーズに行えます。
・弊社COSMOシリーズの「杭基礎の設計(PILE-Ⅰ)」、「フーチングの設計(BASE-PLAN)」に連動し、杭基礎の擁壁の設計が行えます。
・弊社CADシリーズの「擁壁の自動製図(WALL-AD)」に連動し、計算したデータを元に図面作成が行えます。
・豊富な任意機能が充実しています。(擁壁形状・地表面形状、支持地盤形状、任意荷重・・・等)
・出力書類が充実しています。(電卓で追える書式になっています)

3)インターフェースなど
■入力画面(画像をクリックすると拡大表示できます)

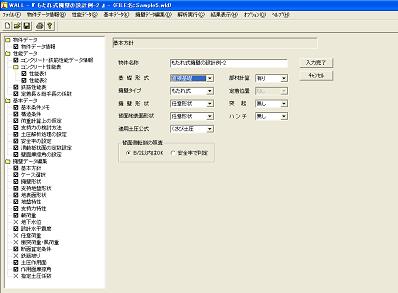

・基本データは擁壁区分(盛土擁壁・切土擁壁)・支持力検討方法・土圧計算処理の設定・安全り(有)の設定・・・等で構成されており、各機関の基準書に準拠した基本データファイルを作成しておけば、その基本データファイルを読み取るだけで各基準ごとの検討がスムーズに行えます。

・基準書の改定が生じた場合には、改定された基本データ項目のみの変更で改定基準書に準拠した計算ができます。

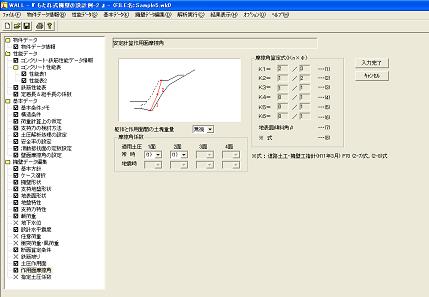

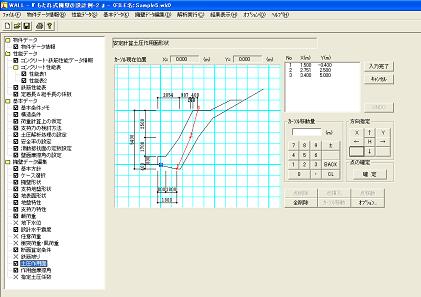

■物件データ



・物件データはそれぞれの設計条件」(擁壁形状・検討ケース・地表面形状・支持地盤形状・荷重形状・断面算定条件・・・等)に応じて入力データを作成し、既に登録済みの基本データファイルを読み取るだけで、安定計算から部材計算までの一連計算ができます。
・十分にチェックされた基本データファイルは各基準書ごとに登録されているため、計算ミスを極力抑えることが可能で、計算実行の度に基準書を読み返す手間を省くことができます。



■計算結果

・最大8ケースまでの安定計算結果・部材計算結果が確認できます。
・部材計算は基部・任意箇所の照査が可能で、応力結果を確認しながら鉄筋をきめることができます。




自動製図との連動



【擁壁の設計(WALL-Ⅱ)】は擁壁自動製図(WALL-AD)と連動し、計算結果の配筋データ、形状データを擁壁自動製図に受け渡して配筋図作成ができます。







ダウンロード

出力例ダウンロード
※出力例のダウンロードを行っていましたが、諸般の事情により出力例のダウンロードを停止させていただきました。


最新バージョン情報
当商品のバージョン情報はこちらです

正規版ダウンロード
当商品のダウンロードはこちらから行えます
※正規版のダウンロードが行えるのは、サポート契約に御加入されているお客様に限らせて頂きます

体験版ダウンロード
※体験版のダウンロードを行っていましたが、諸般の事情により体験版のダウンロードを停止させていただきました。体験版を希望されるお客様は、ここをクリックしてください。
※但し体験版はデータの保存と出力ができない仕組みになっていますので予めご了承ください。





Q&A


COSMOシリーズの全般的なQ&Aはこちらを御覧下さい。

Q1.コネクタ(プロテクタ)に関する質問
A1 コネクタ(プロテクタ)に関するQ&Aはこちらを御覧下さい
Q2・WALL-Ⅰ・Ⅱに関するQ&Aはこちらを御覧下さい
