  構造計算システム(基礎・地盤解析) 商品番号 C3-004
  フーチングの設計(BASE-PLAN)
  価格 \60,000(税抜)

商品概要



●プログラム概要

・直接基礎、杭基礎のフーチング設計に適用できます。(最大8ケース)
・常時および地震時(レベル1地震動、レベル2地震動)の計算ができます。
・COSMOシリーズ(擁壁、橋台、橋脚および杭基礎)よりデータを読み取り、フーチング部材の設計が行えます。
下部構造荷重(V,H,M)を直接入力してフーチングの部材設計が行えます。(杭基礎の場合は杭反力の直接入力が必要です)
・単柱式の柱形状(短形・円形・小判形)、底版形状(1柱式・2柱式)が可能です。
・任意算定箇所の設定、剛体判定が行えます。
・せん断照査は、版としてのせん断照査が可能です。
・底版に作用する荷重(鉛直土圧、水平土圧、鉛直分布、集中荷重)が定義できます。
・最小鉄筋量および最大鉄筋量の判定を行えます。


●適用基準

・ 道路橋示方書・同解説「IV下部構造編」平成14年3月に準拠しています。
・ 道路橋示方書・同解説「V耐震設計編」平成14年3月に準拠しています。
・ 道路土工「擁壁工指針」平成11年3月に準拠しています。




詳細解説


1)プログラム概要
COSMOシリーズ(擁壁、橋台、橋脚および杭基礎)よりデータを読み取り、フーチング部材の設計を行うためのプログラムです。また、下部構造荷重(V,H,M)を直接入力してフーチングの部材設計が行えます。

2)プログラムの機能と特徴

■検討項目
・COSMOシリーズ(橋台設計、橋脚設計、擁壁設計)のフーチング部材の断面算定に適用できます。
・下部構造荷重(V,H,M)を直接入力してフーチングの部材設計が行えます。
・任意荷重、任意算定箇所の設定、剛体判定が行えます。
・せん断照査は、版としてのせん断照査が可能です。
・底版に作用する荷重(鉛直土圧、水平土圧、鉛直分布、集中荷重)が定義できます。
・最小鉄筋量および最大鉄筋量の判定を行えます。
■ソフトウェアの特徴
・直接基礎と杭基礎のフーチング部材の設計に対応し、任意算定箇所の断面照査や版としてのせん断照査が可能です。
・下部構造荷重(V,H,M)を直接入力して、単柱式および2柱式のフーチング部材の設計ができます。
・出力書類が充実しています。(電卓で追える書式になっています)
■主な変更点(Ver3.00.001→Ver4.00.000)

3)インターフェースなど

□入力画面(画像をクリックすると拡大表示できます)

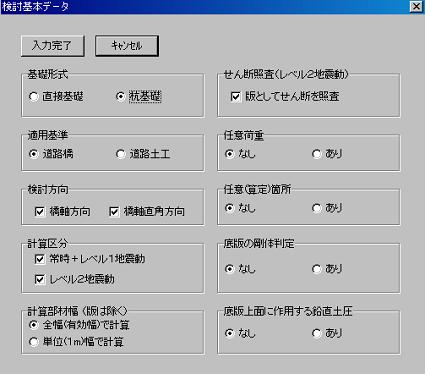

検討基本データ

・基礎形式は、直接基礎または杭基礎を選択して設定します。
・適用基準は、道路橋示方書または道路士工を選択して設定します。
・検討方向は、橋軸方向および橋軸直角方向の検討ができます。
・計算部材幅は、有効幅または単位幅で計算できます。
・版としてのせん断照査ができます。

・任意荷重、任意算定箇所の設定ができます。

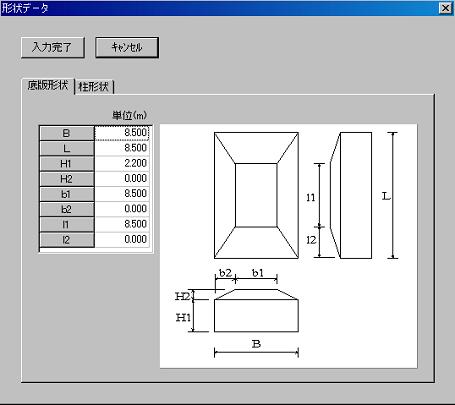

フーチング形状データ

・底版形状は長方形が基本となります。

・柱本数は単柱式・2柱式の計算が可能で、柱本数は短形・円形・小判形が選択できます。

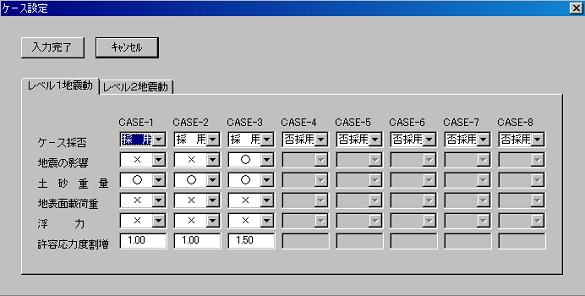

ケース設定

・最大8ケースの同時計算ができます。

・常時、地震時(レベル1地震時、レベル2地震時)の計算ができます。

・荷重設定は地震の影響、土砂自重、地表面斉荷重、浮力の可否選択ができます。

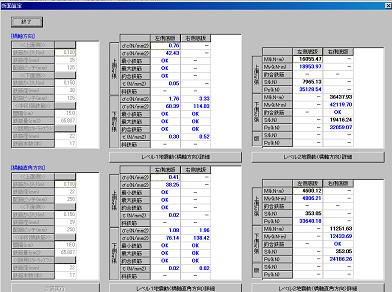

計算結果

・橋軸方向および橋軸直角方向の同時計算結果が表示できます。
・ケース毎の詳細結果が表示できます。








ダウンロード

出力例ダウンロード
※出力例のダウンロードを行っていましたが、諸般の事情により出力例のダウンロードを停止させていただきました。


最新バージョン情報
当商品のバージョン情報はこちらです

正規版ダウンロード
当商品のダウンロードはこちらから行えます
※正規版のダウンロードが行えるのは、サポート契約に御加入されているお客様に限らせて頂きます

体験版ダウンロード
※体験版のダウンロードを行っていましたが、諸般の事情により体験版のダウンロードを停止させていただきました。体験版を希望されるお客様は、ここをクリックしてください。
※但し体験版はデータの保存と出力ができない仕組みになっていますので予めご了承ください。
