  杭基礎の設計【震度法】(PILE-I)
  価格 \180,000(税抜)

商品概要



●プログラム概要

・震度法(常時・レベル1地震動)による杭基礎の設計に適用できます。
・下部構造荷重は最大8ケースの設定ができ、x方向・y方向の同時計算が可能です。
・COSMOシリーズ(擁壁・橋台・橋脚)の荷重データの読み取りができます。
・RC杭、PHC杭、SC杭、場所打杭、鋼管杭、鋼管ソイルセメント杭の設計ができ、杭材データは登録されています。(結果はインタラクションカーブ図で表示、図の出力も可能)
・任意荷重(分布・2次曲線・4次曲線・集中・モーメント)、を考慮して、支持力計算(地盤入力・直接入力)、斜杭の検討、断面変化位置の検討、杭体応力計算ができます。
・上杭、下杭等に異種杭を組み合わせた計算ができます。また、液状化判定層のDE値低減の設定ができます。
・適用例はこちらです。

●適用基準

・応力解析は、変位法に準拠しています。

詳細解説


1)プログラム概要
従来設計方(常時・地震時)の杭基礎の設計に適用され、支持力計算・杭頭結合計算・斜杭の検討・着目杭の検討・杭体応力計算等を行うことができます。杭頭に作用する荷重は、直接入力(V,H,M)またはCOSMOシリーズで生成された荷重データを読み取ることができ、既製杭(RC・ PHC ・SC ・鋼管)、場所打杭、鋼管ソイル杭の設計が可能です。また。杭突出部に流動圧などの任意荷重が設定でき、任意な構造物の杭基礎の設計を行うためのプログラムです。

2)プログラムの機能と特徴

■検討項目
・直杭と斜杭の検討、着目杭の検討、杭頭接合部の検討、支持力照査、杭体応力照査。
・通常の杭種(RC杭・PHC杭・SC杭・場所打杭・鋼管杭・鋼管ソイルセメント杭】は登録済、特殊な杭材諸元は追加登録が可能です。
・杭突出部に流動圧等を受ける杭の設計。
・上杭、中杭、下杭の断面変化位置の検討・・・等
■ソフトウェアの特徴
・各機関の基準書に準拠した設定の基本データファイルを事前に作成しておけば、その基本データファイルを読み取るだけで基準書に準拠した検討がスムーズに行えます。
・弊社COSMOシリーズの「擁壁の設計(WALL-Ⅰ・Ⅱ)」、「橋台の設計(ABUT-Ⅰ)」、「橋脚の設計(PIER-Ⅰ)」の底版下面中心の荷重データを読み取ることができます。また、通常の設計に用いられる杭材諸元は登録済みで、特殊な杭の諸元は追加登録できます。
・斜杭の検討、着目杭の検討、一本の杭に異種材を用いる検討、断面変化位置の検討等ができます。
・出力書類が充実しています。(電卓で追える書式になっています)
■主な変更点(Ver3.00.001→Ver4.00.000)

3)インターフェースなど

■入力画面(画像をクリックすると拡大表示できます)
■基本データ

・基本データ項目は、計算条件・許容支持力条件・杭材性能・鉄筋性能・コンクリート性能等で構成されており、各機関の基準書に準拠した基本データファイルを作成しておけば、その基本データファイルを読み取るだけで各基準書の検討がスムーズに行えます。
・基準書に改定が生じた場合には、改定された基本データ項目のみの変更で改定基準書に準拠した計算ができます。



■物件データ

・物件データ項目は、杭頭作用荷重・支持力計算の条件・断面力計算の条件・ケース設定・杭定義・任意荷重・地盤データ等の入力項目を作成し、既に登録済みの基本データファイルを読み取るだけで、支持力計算から杭体応力までの一連計算ができます。
・十分にチェックされた基本データファイルは各基準書ごとに登録されているため、計算ミスを極力抑えることが可能です。計算実行の度に基準書を読み返す手間を省くことができます。



■計算結果(上杭の計算)

・最大8ケースの計算結果が確認できます。

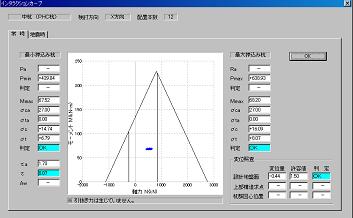

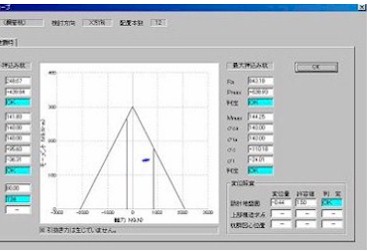

・上杭の計算は、インタラクションカーブ図を参照しながら最小押込み杭・最大押込み杭の支持力照査や杭体応力検討や変位値の検討ができます。





■(杭頭結合部の計算)

・杭頭結合部の計算は、結合方法を切り替えながら接合部の断面算定(杭体耐力照査、カットオフ区間の照査、仮想鉄筋コンクリート部の照査、中詰め補強鉄筋の照査)の検討ができます。






■(断面変化の計算)



・断面変化の計算は、断面変化位置の応力図を参照しながら、中杭、上杭、下杭等の断面算定が(杭種・杭径・鉄筋径)の検討ができます。

・一本の杭に異種杭を組み合わせた応力照査が可能です。
