  耐震設計システム(下水道設計) 商品番号 Q1-001
  管本体の耐震設計
  価格 \100,000(税抜)

商品概要



●プログラム概要

・円形断面(鉄筋コンクリート管、陶管、強化プラスチック管、ダクタイル鋳鉄管)を対象に、フレームモデルによる応答変位法で横断方向の耐震設計を行えます。
・管軸方向の応力計算が行えます。
既設管の耐震診断にも利用できます。
・液状化の判定、地盤種別の判定を行うことができます。
管渠データはマスタファイルにより管理できます。
耐震設計シリーズ(計8本)で、地盤条件を共有することができます。
・連番設定ができます。詳しい内容はこちらを御覧下さい。
・製品カタログはこちらです。

●適用基準

・「下水道施設の耐震対策指針と解説」:(社団)日本下水道協会に準拠しています。
・「下水道施設耐震計算例 2001年度版、2015年度版」に準拠しています。



詳細解説


1)プログラム概要
管本体の耐震設計は、(社)日本下水道協会「下水道施設の耐震対策指針と説明-2006年版、2014年度版-」および(社)日本下水道協会「下水道施設耐震計算例-管路施設編-(2001年4月版、2015年6月版)」に基づき、下水道円形管本体の耐震設計を行うためのプログラムです。

2)プログラムの機能と特徴
 ■検討項目
  ・地盤種別の判定、固有周期の算出
  ・応答変位の算出(水平変位振幅)
  ・検討地盤の液状化の判定、液状化による管きょの浮上がりの検討
  ・レベル1およびレベル2地震動における耐荷力の算定

    対応表(凡例 : ○ … 検討可能, × … 検討不可)
  鉛直方向の検討 管軸方向の検討 地盤沈下による発生応力 側方流動による発生応力
遠心力鉄筋コンクリート管
陶管
硬質塩化ビニル管(ゴム輪接合)
硬質塩化ビニル管(接着接合)
強化プラスチック複合管
ダクタイル鋳鉄管(自然流下用)
ダクタイル鋳鉄管(圧送管用) × × × ×
シールド管渠 × × × ×

 ■ソフトウェアの特徴
  ・地震動レベル1・レベル2に対応できます。
  ・地盤土層数は最大30層まで入力可能で、耐震設計シリーズ8製品でデータを共用することが可能です。
  ・管材の性能値をマスタファイルとして編集・登録ができます。

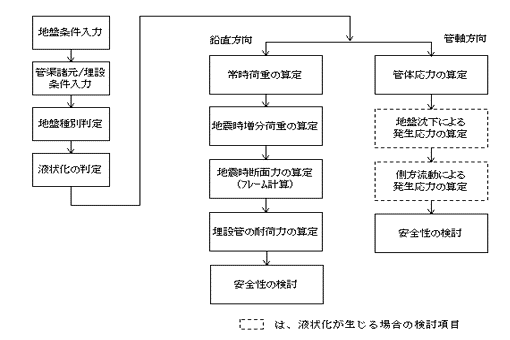

 ■計算手順


3)インターフェースなど
 ■入力画面(画像をクリックすると拡大表示できます)
  ・基本条件

・入力は、ツリーの各項目をダブルクリックする事で表示される個別画面で設定します。
・上から順番に入力していきます。
・連番設定ができます。詳しい内容はこちらを御覧下さい。




  ・初期設定

・液状化の判定の有無が選択できます。
・対象設計地震動が選択できます。





  ・地盤条件

・地盤条件や土層データを入力します。
・液状化の判定を行う場合は、液状化用の項目が入力可能になります。





  ・管渠諸元/埋設条件

・管渠の種類は、マスタファイルに登録されている管渠が選択できます。(上記の対応表を参考)








・工法は、開削工法と推進工法(テルツァギーの緩み土圧)の選択が可能です。






 ■結果画面(画像をクリックすると拡大表示できます)
  ・断面力の検討結果

・地震動による最大断面力と耐荷力の算定結果を表示します。
・地盤沈下及び側方流動による発生応力の結果を表示します(硬質塩化ビニル管(接着接合)のみ)。











ダウンロード

出力例ダウンロード
※出力例のダウンロードを行っていましたが、諸般の事情により出力例のダウンロードを停止させていただきました。

最新バージョン情報
当商品のバージョン情報はこちらです

正規版ダウンロード
当商品のダウンロードはこちらから行えます
※正規版のダウンロードが行えるのは、サポート契約に御加入されているお客様に限らせて頂きます




Q&A


MightyExcelシリーズの全般的なQ&Aはこちらを御覧下さい。

Q1.コネクタ(プロテクタ)に関する質問
A1 コネクタ(プロテクタ)に関するQ&Aはこちらを御覧下さい
Q2.液状化の判定のみを行う事ができますか?
A2 はい、地盤データと液状化に関するデータを入力する事で液状化の判定のみの検討が可能です。
Q3.硬質塩化ビニル管の応力計算時に用いる乗畳係数γは何を入力したらいいのですか?
A3 重要度に応じて1.00~3.12の値を入力して下さい。
   「下水道施設耐震計算例 2001年度版」前編(4-22、4-35)を参照。
Q4.硬質塩化ビニル管の応力計算時に用いるヤング係数はどのように入力したらいいのですか?
A4 カルバート工指針(平成11年3月)のP149より、ヤング係数は2942(N/mm2)とする。
   設計者の判断により、数値を変更してもかまいません。
Q5.側方流動による発生応力はゴム輪接合タイプ、接着接合タイプともにできますか?
A5 いいえ、接着接合タイプのみしかできません。
   ゴム輪接合は継手構造管路、接着接合は一体構造管路とみなし、一体構造管路のみ検討します。
   「下水道施設耐震計算例 2001年度版」前編(4-31)を参照。
