Mighty Excelシリーズ
ＲＣ単純中空床版橋の設計 価格 \132,000（税込）
商品概要
●プログラム概要
| ・鉄筋コンクリ－ト単純中空床版橋の計画設計、個別計算に適用できます。（オルゼン解法に対応）。 |
| ・片持床版の設計～主床版の設計～支承の設計～上部工反力の計算までの一連計算ができます。（個別計算も可能）。 |
| ・計算内容が電卓で追える、図解入りの解りやすい報告書スタイル（活荷重の載荷位置と影響値の関係が一目で確認できます） |
| ・Ｔ荷重、Ｌ荷重の２種類の載荷ができます。（左右の斜角考慮が可能） |
| ・片桟道橋の設計ができます。 |
| ・連番設定ができます。詳しい内容はこちらを御覧下さい。 |
●適用基準
| ・道路橋示方書・同解説「Ⅲコンクリ－ト橋編」平成１４年３月（日本道路協会）に準拠しています。 |
| ・「設計要領 第二集」平成１０年５月（日本道路公団）に準拠しています。 |
| ・「コンクリート道路橋設計便覧」平成６年２月（日本道路協会）に準拠しています。 |
| ・「道路橋支承便覧」平成３年７月（日本道路協会）に準拠しています。 |
詳細解説
| １）プログラム概要 | ||||||||
| RC単純中空床版橋の設計は、道路橋示方書に準拠した鉄筋コンクリート単純中空床版橋の設計を行うプログラムです。 | ||||||||
| ２）プログラムの機能と特徴 | ||||||||
| ■検討項目 | ||||||||
| ・主版の設計 | ||||||||
| ・張出し床版の設計 | ||||||||
| ・支承及びアンカーボルトの設計 | ||||||||

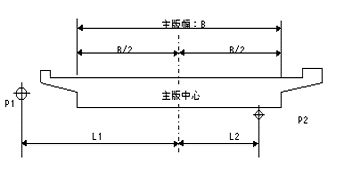

| ・上部工反力の設計 | ||||||||
| ■ソフトウェアの特徴 | ||||||||
| ・平面形状は、長方形、ばち、台形の選択ができます。 | ||||||||
| ・主鉄筋の曲げ上げが考慮できます。 | ||||||||
| ３）インターフェースなど | ||||||||
| ■入力画面（画像をクリックすると拡大表示できます） | ||||||||
| ・設計条件 | ||||||||
|
||||||||
| ・形状データ | ||||||||
|
||||||||
| ・中空部分 | ||||||||
|
||||||||
| ・支承及びアンカー | ||||||||
|
||||||||
| ■検討画面（画像をクリックすると拡大表示できます） | ||||||||
| ・断面算定 | ||||||||
|
||||||||
| ・断面算定 | ||||||||
|
||||||||
| ■結果画面（画像をクリックすると拡大表示できます） | ||||||||
| ・支承・アンカーの計算結果 | ||||||||
|
||||||||
ダウンロード
| ●出力例ダウンロード | ||
|
||
| ●最新バージョン情報 | ||
|
||
| ●正規版ダウンロード | ||
|
||
Q＆A
| MightyExcelシリーズの全般的なＱ＆Ａはこちらを御覧下さい。 | ||
| Ｑ１．コネクタ（プロテクタ）に関する質問 | ||
|
||
| Ｑ２．Ｔ－６、T-１４等の荷重は設定することができますか？ | ||
|
||
| Ｑ３．温度変化Δtはどのように入力したらいいのでしょうか？ | ||
|
||
| Ｑ４．ガス管、水道管、水路溝等の荷重を任意荷重として考慮することができますか？ | ||
|
||
| Ｑ５．平面形状で台形を選択した場合、交角θはどのように設定すればいいのですか？ | ||
|
||
| Ｑ６．橋軸方向鉄筋はどのように入力したらいいのでしょうか？ | ||
|
||
