  構造計算システム(橋梁下部) 商品番号 C4-003
  橋台翼壁の設計(AWING)
  価格 \60,000(税抜)

商品概要



●プログラム概要

・重力式橋台・逆T式橋台の翼壁設計に適用できます。
・翼壁形状はパラレル式・側壁式・組み合わせ式の3タイプの計算ができます。
・主鉄筋配置の自動決定機能があります。また、定着位置の計算も可能です。
・部材厚計算の自動決定機能があります。
・適用例はこちらです。

●適用基準

・応力解析は、変位法に準拠しています。



詳細解説


1)プログラム概要
重力式橋台・逆T式橋台の翼壁設計に適用でき、翼壁部材厚の自動決定、配筋の自動決定、定着位置の計算、断面算定などができます。

2)プログラムの機能と特徴

■検討項目
・重力式橋台、逆T式橋台の翼壁の設計に適用できます。
・翼壁形状は、パラレル式・側壁式・組み合わせ式の3タイプの計算ができます。
・土圧計算式は、クローン土圧・静止土圧の2種類から選択できます。
・翼壁を計算するための性能データ(コンクリート、鉄筋)や規定値(定着長、継手長)を読み取ることができます。また、性能表や規定値を編集することができます。
■ソフトウェアの特徴
・主鉄筋と背筋力それぞれの検索ピッチ・鉄筋径を範囲指定することで、検索条件に適合した鉄筋径や鉄筋ピッチを決まることができます。
・指定された鉄筋径、鉄筋ピッチで計算することも可能です。
・出力書類が充実しています。(電卓で追える書式になっています)
3)入力部/演算部/出力部
■基本データ

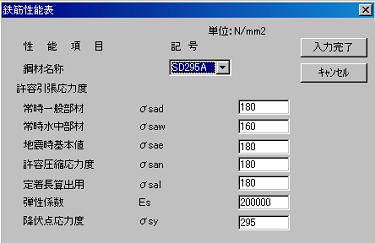

・コンクリート性能表、鉄筋性能表から翼壁の材料データを選択して設定します。
・定着長、継手長の係数を設定します。





■物件データ



・橋台形式(重力式橋台・逆T式橋台)を選択します。
・翼壁タイプ(パラレル式・側壁式・組み合わせ式)を選択します。
・検討項目(部材厚・配筋の自動決定・定着長の計算、断面算定)を選択します。
・計算条件(γt、φ、上載荷重、設計水平震度、土圧算定式)を設定して、翼壁形状データ、配筋データを入力して計算を実行します。

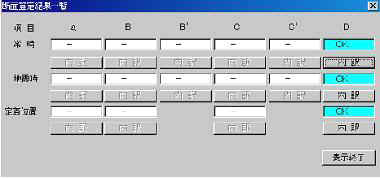

■計算結果



・鉄筋径の指定範囲(最小鉄筋径~最大鉄筋径)および主鉄筋と配力筋それぞれの検索ピッチを指定することで、検索条件に適合した鉄筋径や鉄筋ピッチを決めることができます。
・指定された鉄筋径、鉄筋ピッチで計算することも可能です。







ダウンロード

出力例ダウンロード
※出力例のダウンロードを行っていましたが、諸般の事情により出力例のダウンロードを停止させていただきました。


最新バージョン情報
当商品のバージョン情報はこちらです

正規版ダウンロード
当商品のダウンロードはこちらから行えます
※正規版のダウンロードが行えるのは、サポート契約に御加入されているお客様に限らせて頂きます

体験版ダウンロード
※体験版のダウンロードを行っていましたが、諸般の事情により体験版のダウンロードを停止させていただきました。体験版を希望されるお客様は、ここをクリックしてください。
※但し体験版はデータの保存と出力ができない仕組みになっていますので予めご了承ください。





Q&A


COSMOシリーズの全般的なQ&Aはこちらを御覧下さい。

Q1.コネクタ(プロテクタ)に関する質問
A1 コネクタ(プロテクタ)に関するQ&Aはこちらを御覧下さい
