  構造計算システム(基礎・地盤解析) 商品番号 C3-003
  杭基礎の設計【保耐法】(PILE-II)
  価格 \250,000(税抜)

商品概要



●プログラム概要

・杭基礎の耐震設計(レベル2地震動)に適用できます。
・計算区分は、「新設・既設」及び「増し杭」に適用でき、支持杭・摩擦杭の設計ができます。
・基礎の種類は、橋台・橋脚・その他の基礎に適用できます。
・RC杭、PHC杭、SC杭、場所打杭、鋼管杭、鋼管ソイルセメント杭の耐震設計ができます。杭材データは登録されていますが、特殊な杭材は追加登録できます。
・検討方向は橋軸方向、橋軸直角方向が可能で、液状化の影響を考慮した設計ができます。
・プッシュオーバー解析(静的非線形)による杭の耐力照査ができます。
・適用例はこちらです。

●適用基準

・道路橋示方書・同解説「IV下部構造編」平成14年3月
・「既設道路橋基礎の補強に関する参考資料」平成12年2月(日本道路協会)
・「既設道路橋の耐震補強に関する参考資料平成9年8月(日本道路協会)
・その他文献資料・・・etc



詳細解説


1)プログラム概要
杭基礎の耐震設計は、レベル2地震動の杭基礎の耐震設計・耐震補強設計に適用され、新設杭の耐震照査。既設杭の耐震照査・増し杭の耐震照査を行うことができます。構造物の荷重(V,H,M)や任意荷重を考慮することができ、上杭・下杭に異種杭を組み合わせた計算が可能で、既製杭(RC・PHC・SC・鋼管)。場所打ち杭、鋼管ソイル杭、特殊杭などの耐震設計・耐震補強設計を行うためのプログラムです。

2)プログラムの機能と特徴

■検討項目
・新設杭、既設杭、増杭の非線形性を考慮した杭耐力の照査。
・通常の杭種(RC杭・PHC杭・SC杭・場所打杭・鋼管杭・鋼管ソイルセメント杭)は登録済、特殊な杭材諸元は追加登録が可能。
・杭突出部に流動圧等を受ける杭、上杭・中杭・下杭の断面変化位置の検討・・・等。
■ソフトウェアの特徴
・各機関の基準書に準拠した設定の基本データファイルを事前に作成しておけば、その基本データファイルを読み取るだけで基準書に準拠した検討がスムーズに行えます。
・杭配置は、新設杭・既設杭・増し杭を考慮した杭配置ができます。
・通常用いられる杭材諸元は登録済み、特殊杭の諸元は追加登録できます。
・一本の杭に異種材を用いる検討、断面変化位置の検討などができます。
・出力書類が充実しています。(電卓で追える書式になっています)
3)インターフェースなど

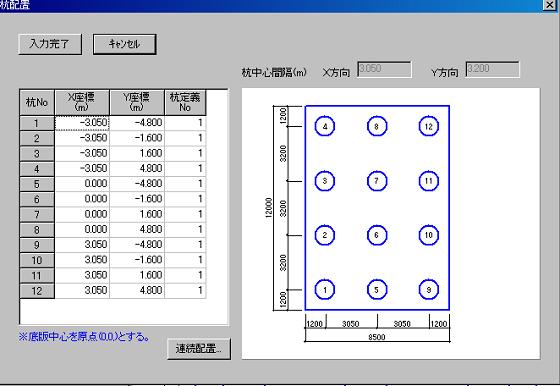

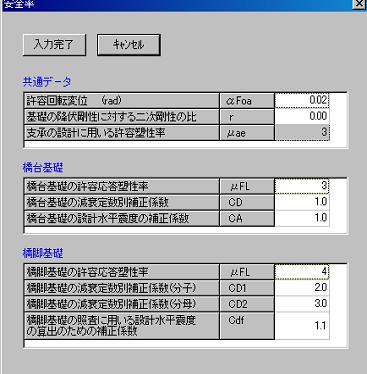

■入力画面(画像をクリックすると拡大表示できます)
■基本データ

・基本データ項目は、上限値の補正・安全率・杭材性能・鋼材性能・コンクリート性能等で構成されており、各機関の基準書に準拠した基本データファイルを作成しておけば、その基本データファイルを読み取るだけで各基準書に準拠した検討がスムーズに行えます。
・各基準書に改定が生じた場合には、改定された基本データ項目の変更で改定基準書に準拠した計算ができます。




■物件データ

・物件データ項目は、検討基本データ・荷重条件・杭定義・杭配置・地盤データ等の入力項目を作成し、登録済みの基本データファイルを読み取るでけで、杭の耐力照査ができます。
・十分にチェックされた基本データファイルは各基準書ごとの登録されているため、計算ミスを極力抑えることが可能で、計算実行の度に基準書を読み返す手間を省くことができます。

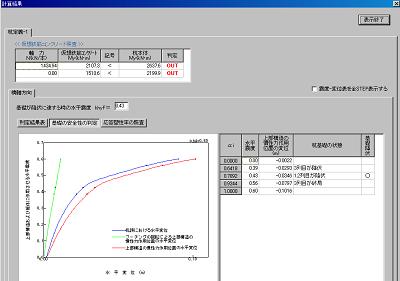

■計算結果
  ・基礎杭が降伏に達する時の水平震度の確認。
・基礎杭が降伏する状態を確認

・既設杭や増し杭の耐力照査結果を確認できます。
