COSMOシリーズ


  構造計算システム(基礎・地盤解析) 商品番号 C3-005
  液状化の計算(SF-PLAN)
  価格 \60,000(税抜)

商品概要



●プログラム概要

・液状化の計算に適用できます。
・地盤種別の判定~震度算出~液状化の判定・流動力の算定までの一連計算ができます。
  (DE値の算出も可能)
・液状化検討は、最大10箇所の同時計算ができます。(単独計算も可能)
・N値入力は「柱状図入力」、「平均N値入力」から設定できます。
・基盤面の設定方法は「自動決定」、「最終層下端」、「基盤面となる層」から設定できます。
・設計水平震度(Khg)の直接入力ができます。
・計算結果画面で、「FL判定結果」「DE値」の確認ができます。

●適用基準

道路橋示方書・同解説「V耐震設計編」平成14年3月に準拠しています。



詳細解説


1)プログラム概要
   道示V・耐震設計編に準拠して、液状化および流動力計算を行うプログラムです。
2)プログラムの機能と特徴

■検討項目
・検討箇所(単独計算・最大10箇所の同時計算)
・検討計算(地盤種別の判定・震度算出・液状化判定・DE値・流動力)
■ソフトウェアの特徴
・液状化の判定を行う必要がある土層を自動設定できます。
・深さ毎の塑性指数Ip,細粒分含有率Fc,平均粒径D50、10%粒径D10が設定できます。
・出力書類が充実しています。(電卓で追える書式になっています)

■主な変更点(Ver3.00.001→Ver4.00.000)

3)インターフェースなど
□入力画面(画像をクリックすると拡大表示できます)
■物件データ

・設計条件データのN値入力方法(柱状図・平均N値)、液状化層の判定方法、基盤面の設定方法(自動・最終層)等を設定します。

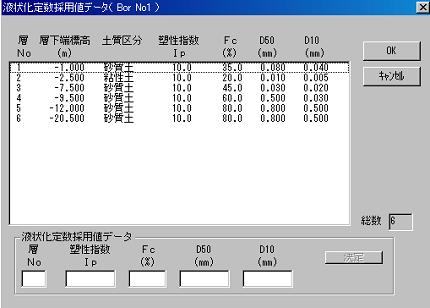

・液状化地盤データの土質区分、塑性指数(IP)、細粒分含有率(Fc)、平均粒径(D50)、10%粒径(D10)等を設定します。
・N値データを入力します。
・地盤種別の判定を行う場合は、せん断弾性波速度を入力します。(N値から自動設定も可能)

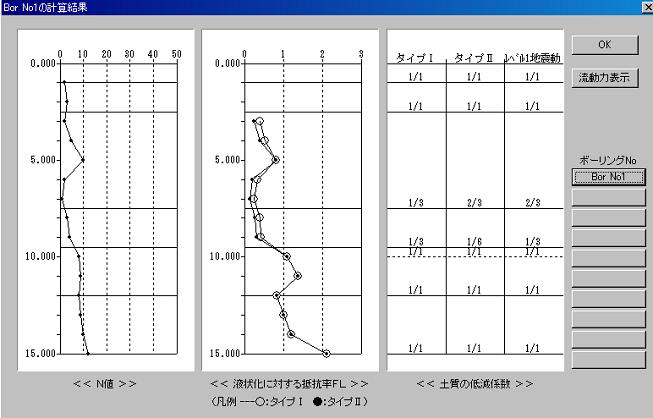

■計算結果


・検討箇所のFL判定結果、DE低減値が確認できます。(最大10ケース)
・レベル1地震動、レベル2地震動(タイプⅠ・タイプⅡ)の計算結果を同時に表示します。





ダウンロード

出力例ダウンロード
※出力例のダウンロードを行っていましたが、諸般の事情により出力例のダウンロードを停止させていただきました。


最新バージョン情報
当商品のバージョン情報はこちらです

正規版ダウンロード
当商品のダウンロードはこちらから行えます
※正規版のダウンロードが行えるのは、サポート契約に御加入されているお客様に限らせて頂きます

体験版ダウンロード
※体験版のダウンロードを行っていましたが、諸般の事情により体験版のダウンロードを停止させていただきました。体験版を希望されるお客様は、ここをクリックしてください。
※但し体験版はデータの保存と出力ができない仕組みになっていますので予めご了承ください。





Q&A


COSMOシリーズの全般的なQ&Aはこちらを御覧下さい。

Q1.コネクタ(プロテクタ)に関する質問
A1 コネクタ(プロテクタ)に関するQ&Aはこちらを御覧下さい
