COSMOシリーズ


  構造計算システム(基礎・地盤解析) 商品番号 C3-001
  斜面安定解析【連携版】(SLOPE-I)
  価格 \250,000(税抜)

商品概要



●プログラム概要

・解析方法は、円弧すべりでは簡便法又はビショップ法、複合すべりは簡便法によります。
・C-φ逆算法により、崩壊地盤のC,φ値が推定できます。
・最小安全率を与える格子点の自動追跡計算ができます。
・現地盤データに計画断面の割り込みが自由に設定できます。
・すべり面は円弧滑り、複合滑り(円弧+直線+円弧、任意複合滑り)に対応できます。
・すべり面の指定(ポイント指定、ゾーン指定、ライン指定)により、無意味なすべり面をカットできます。
・着目したい安全率と、任意な箇所のすべり面表示ができます。

●適用基準

・道路士工、道路公団など各発注機関の基準式に適用できます。



詳細解説


1)プログラム概要
 地すべり斜面、切土法面、盛土法面までの斜面安定解析に適用できます。解析方法は簡便法、ビショップ法、複合すべり面に対する解析ができ、C-φ逆算法による崩壊地盤のC、φ値の推定、最小安全率を与える格子点の自動追跡計算などの解析処理を行うプログラムです。
2)プログラムの機能と特徴

■検討項目
・常時、降雨時、地震時(水平震度、鉛直震度)等の斜面安定解析
・すべり面の形状は、円弧滑り・複合滑り(円弧+直線+円弧、任意複合滑り)
・C-φ逆算法による崩壊地盤のC、φ値の推定
■ソフトウェアの特徴
 一つの解析断面に対して、地盤断面設定は条件設定(水面、載荷重、すべり面、阻止線、点など)と検討ケース設定を任意な数持つことができるため、現地盤データに計画断面の割り込みが自由に設定できます。これにより、「現況地盤に対する検討」、「1次施工に対する検討」、「2次施行に対する検討」といった積み重ね検討や「切り盛り検討」、「置き換え検討」といった並列検討を簡単に解析することができます。
■主な変更点(Ver3.00.001→Ver4.00.000)
3)インターフェースなど
□入力画面(画像をクリックすると拡大表示できます)

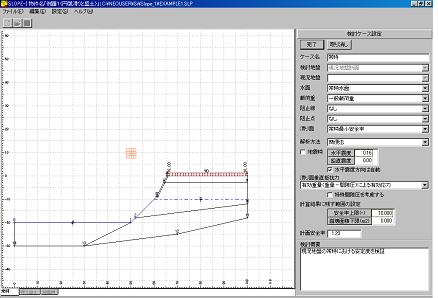

■検討ケース

・すべり面で円弧滑り面を選択した場合「簡便法」、「ビショップ法」が選択できます。すべり面で複合滑りを選択した場合「簡便法」のみの設定となります。
・地震時の検討で水平震度、鉛直震度が設定できます。鉛直震度の場合は上向き震度、下向き震度の設定ができます。

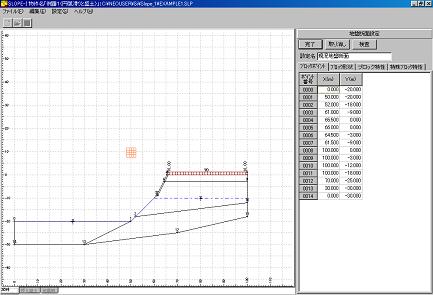

■地盤データ

.・検討断面の地層をブロック毎に区分して、ブロック形状、ブロック特性、特殊ブロック特性を設定します。
・ブロック特性はγt、γ’φ、C、増加粘着力、増加粘着力の基準標高等を設定します。
・特殊ブロック特性は滑り阻止ブロック、C-φ逆算対象ブロック特性は滑り阻止ブロック、C-φ逆算対象ブロック、特殊間隙圧、間隙圧比、水位標高等を設定します。

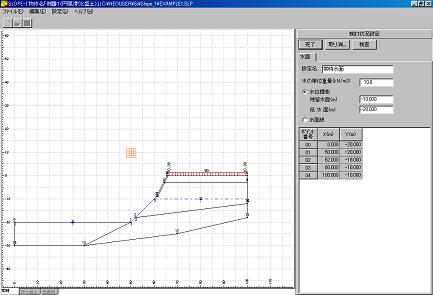

■水位データ
・水位標高(残留水面、低水面)で入力する方法と、水面を座標で入力する方法の2種類で設定することができます。

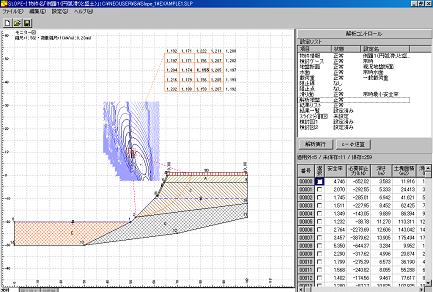

■解析結果
・解析結果表示の設定は、任意滑り指定、用紙サイズ、円弧表現(円弧・スライス分割)、崩壊深さ、必要抑止力等の結果表示を設定して出力することができます。






ダウンロード

出力例ダウンロード
※出力例のダウンロードを行っていましたが、諸般の事情により出力例のダウンロードを停止させていただきました。


最新バージョン情報
当商品のバージョン情報はこちらです

正規版ダウンロード
当商品のダウンロードはこちらから行えます
※正規版のダウンロードが行えるのは、サポート契約に御加入されているお客様に限らせて頂きます

体験版ダウンロード
※体験版のダウンロードを行っていましたが、諸般の事情により体験版のダウンロードを停止させていただきました。体験版を希望されるお客様は、ここをクリックしてください。
※但し体験版はデータの保存と出力ができない仕組みになっていますので予めご了承ください。





Q&A


COSMOシリーズの全般的なQ&Aはこちらを御覧下さい。

Q1.コネクタ(プロテクタ)に関する質問
A1 コネクタ(プロテクタ)に関するQ&Aはこちらを御覧下さい
