  構造計算システム(道路構造物) 商品番号 C1-004
  ボックス翼壁の設計(BWING)
  価格 \60,000(税抜)

商品概要



●プログラム概要

・一連・二連ボックスカルバートの翼壁設計に適用できます。
・左翼壁、右翼壁の同時計算処理ができます。また、単独計算も可能です。
・主鉄筋配置の自動決定機能があります。また、定着位置の計算も可能です。
・部材厚計算の自動決定機能があります。
・配筋図は、弊社CADシリーズ「BWING-AD(ボックス翼壁の自動製図)」に連動し、計算したデータを元に図面作成ができます。
・適用例はこちらです。


●適用基準

・道路土行「カルバート工指針」平成11年3月に準拠しています。
・日本道路公団「設計要領第二集」平成9年11月に準拠しています。



詳細解説


1)プログラム概要
ボックスカルバートの翼壁設計に適用でき、翼壁部材厚の自動決定、配筋の自動決定、定着位置の計算、断面算定、概算数量算出などができます。また、計算結果は「BWING-AD(ボックス翼壁の自動製図)」に連動し、計算結果データを元に図面作成が行えます。

2)プログラムの機能と特徴

■検討項目
・翼壁基部の有効幅は、全幅・任意幅が定義できます。
・翼壁形状は、左翼壁・右翼壁または左右翼壁の3タイプの計算の同時計算ができます。
・翼壁を計算するための性能データ(コンクリート、鉄筋)や規則値(定着長、継手長)を読み取ることができます。また、性能表や規定値を編集することができます。
■ソフトウェアの特徴
・弊社CADシリーズの「ボックス翼壁の自動製図(BWING-AD)」に連動し、計算したデータを元に図面作成が行えます。
・出力書類が充実しています。(電卓で追える書式になっています)
3)入力部/演算部/出力部
■基本データ

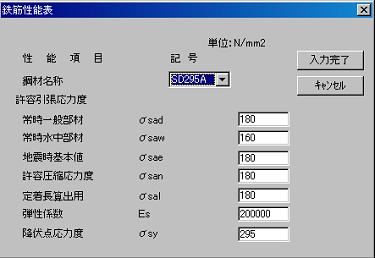

・コンクリート性能表、鉄筋性能表から翼壁の材料データを選択して設定します。
・定着長、継手長の係数を設定します。





■物件データ

・設計基準「道路土工・日本道路公団」を選択します。
・検討項目(部材厚・配筋の自動決定、定着長の計算、断面算定、概算数量算出)を選択します。

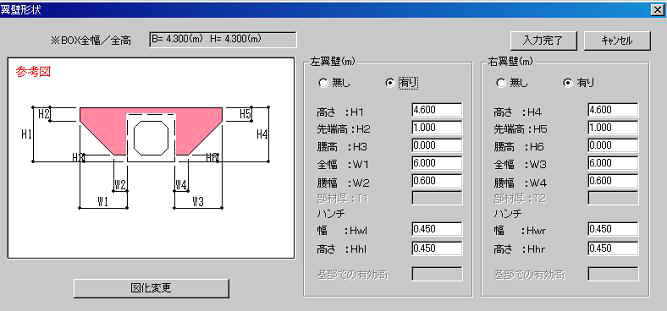

・計算対象の翼壁タイプ(左翼壁・右翼壁、左右翼壁)を選択し、擁壁形状データ、配筋データを入力して計算を実行します。

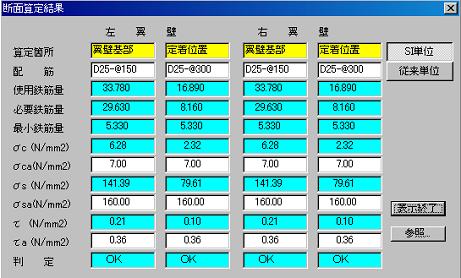

■計算結果


・鉄筋径の指定範囲(最小鉄筋径~最大鉄筋径)および主鉄筋と配力筋それぞれの検索ピッチを指定することで、検索条件に適合した鉄筋径や鉄筋ピッチを決めることができます。
・指定された鉄筋径、鉄筋ピッチで計算することも可能です。





■自動製図との連動

・【ボックス翼壁の設計)BWING)】はボックス翼壁の自動製図(BWING-AD)と連動し、計算結果の配筋データ、形状データをボックス翼壁の自動製図に受け渡して配筋図作成ができます。






ダウンロード

出力例ダウンロード
※出力例のダウンロードを行っていましたが、諸般の事情により出力例のダウンロードを停止させていただきました。


最新バージョン情報
当商品のバージョン情報はこちらです

正規版ダウンロード
当商品のダウンロードはこちらから行えます
※正規版のダウンロードが行えるのは、サポート契約に御加入されているお客様に限らせて頂きます

体験版ダウンロード
※体験版のダウンロードを行っていましたが、諸般の事情により体験版のダウンロードを停止させていただきました。体験版を希望されるお客様は、ここをクリックしてください。
※但し体験版はデータの保存と出力ができない仕組みになっていますので予めご了承ください。





Q&A


COSMOシリーズの全般的なQ&Aはこちらを御覧下さい。

Q1.コネクタ(プロテクタ)に関する質問
A1 コネクタ(プロテクタ)に関するQ&Aはこちらを御覧下さい
